七臺河35kV油浸式變壓器

想更優惠?上 防爆網 APP更便宜

市場價格：
￥32000.00
促銷價格：
￥32000.00
  • 銷量 0
  • 評論 0
  • 送積分 32000
購買數量：
庫存10件

2年榮耀會員

聯系賣家：七臺河變壓器制造有限責任公司

商家等級：VIP 11 級

所在地區：越秀街（機電廠鋼聯公司對過）

認證： 認證

店鋪榮譽： 標王

掃碼關注微店：暫未開通

熱賣商品
  • 商品詳情
  • 詳細參數
  • 商品評論
  • 商品咨詢

我廠生產的35KV油浸式變壓器鐵芯材料選用優質低損、晶粒取向冷軋武鋼硅鋼片，七臺河35KV油浸式變壓器并在芯柱和鐵軛上采用多階斜搭接縫，七臺河35KV油浸式變壓器裝配時用均勻的壓力壓緊整個鐵芯，變壓器鐵芯應不會由于運輸和運行的振動而松動；鐵心接地外引（經套管）用TMY-40×5銅母線引出到主變本體下側的接地端，七臺河35KV油浸式變壓器并且使用支柱瓷瓶支撐。

線圈: 內部繞組必須使用同一廠家、同一批次99.99%的無氧銅導線，線圈應在全波和截波沖擊試驗時電壓有的分布。制造廠應保證線圈平均溫升和熱點溫升不超過規定值。線圈應能耐受短路、過負荷而無局部過熱，繞組和引線應充分緊固以形成堅固的裝配,在運輸時震動和在運行中發生短路而振動時，不發生相對位移。線圈在鐵芯上的位置或布置應由制造廠提供布置結構圖。有載調壓采用獨立調壓線圈。35KV油浸式變壓器應能承受運輸的沖撞加速度無損壞。

符合標準：
  GB1094.5-2003　　電力變壓器 承受短路能力
  GB/T6451-2008　　油浸式電力變壓器技術參數和要求
  GB1094.1-1996　　電力變壓器 總則
  GB1094.2-1996　　電力變壓器 溫升

  GB1094.3-2003　　電力變壓器 絕緣水平和絕緣試驗


35KV級S11型變壓器技術參數

 額定容量(KVA)

 電壓組合及分接范圍  聯結組標號  損耗(KW) 空載電流%  短路阻抗%  重量

外形尺寸

長×寬×高

 軌距
 高壓(KV) 分接范圍(%)  低壓(KV)  空載  負載 油重 器身重   總重
 50

 35

38.5

±5%，±2×2.5%，±3×2.5%

 0.4  Yyn0  0.17  1.15  1.90  6.5  290  300  875  1510×870×1570  550/550
 100  0.24  1.91  1.80  345  420  1010  1670×920×1790  660/550
 125  0.27  2.25  1.75  385  490  1285  1750×920×1840  660/660
 160  0.29  2.86  1.65  450  600  1410  1850×940×1860
 200  0.34  3.15  1.55  505  700  1530  1900×900×1890
 250  0.40  3.74  1.40  570  850  1850  1950×1040×1970
 315  0.48  4.51  1.40  650  1050  2100  2000×1100×2110
 400  0.57  5.44  1.30  715  1200  2500  2010×1150×2150  820/820
 500  0.68  6.55  1.30  790  1350  2700  2080×1170×2230
 630  0.81  7.82  1.25  855  1510  3040  2180×1200×2340
 800  0.97  9.35  1.05  955  1800  3650  2280×1270×2460
 1000  1.16  11.48  1.00  1090  2050  4150  2480×1380×2720
 1250  1.37  13.86  0.85  1220  2500  4900  2520×1540×3030
 1600  1.66  16.58  0.75  1420  2650  5600  2220×1590×2260
 800

 10

6.3

3.15

 Yd11  0.97  9.35  1.05  1120  2150  3550  2290×1530×2340
 1000  1.16  11.48  1.00  1155  2500  3800  2410×1580×2420
 1250  1.37  13.86  0.90  1200  2850  4100  2520×1710×2440
 1600  1.66  16.58  0.85  1265  3150  4430  2650×1950×2470
 2000  2.03  18.28  0.75  1350  3410  5900  2710×2190×2570  1070/1070
 2500  2.45  19.55  0.75  1530  3900  6700  2820×2310×2710
可根據用戶要求訂做各種非國標變壓器



變壓器的規格參數
產品型號35kV油浸式變壓器
型式油浸式
聯結組標號Yyn0、Yd11
一次側電壓35kV、38.5kV
二次側電壓0.4kV、10kV或6.3kV或3.15kV
分接范圍±5%、±2×2.5%、±3×2.5%
額定容量50～2500kVA
空載損耗0.17～2.45kW
負載損耗1.15～19.55kW
空載電流0.75～1.90%
短路阻抗6.5%
防爆標志-
煤安證號-
絕緣等級-
外形尺寸1510×870×1570mm～2820×2310×2710mm
軌距550/550mm、660/550mm、660/660mm、820/820mm、1070/1070mm
安裝類別-
污染等級-
冷卻方式-
重量875～6700kg
其他參數
產品型號35kV油浸式變壓器
防爆標志-
供貨周期50天
防爆合格證編號-

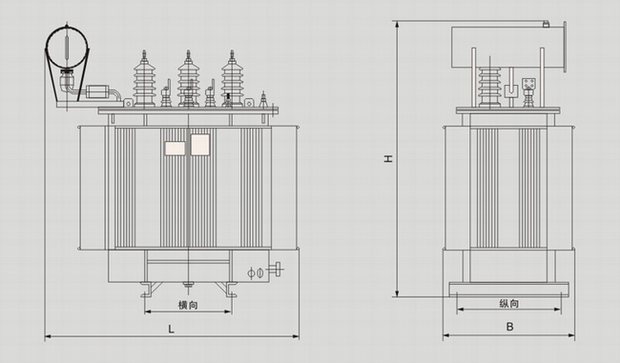

尺寸圖

 額定容量(KVA)

 電壓組合及分接范圍  聯結組標號  損耗(KW) 空載電流%  短路阻抗%  重量

外形尺寸

長×寬×高

 軌距
 高壓(KV) 分接范圍(%)  低壓(KV)  空載  負載 油重 器身重   總重
 50

 35

38.5

±5%，±2×2.5%，±3×2.5%

 0.4  Yyn0  0.17  1.15  1.90  6.5  290  300  875  1510×870×1570  550/550
 100  0.24  1.91  1.80  345  420  1010  1670×920×1790  660/550
 125  0.27  2.25  1.75  385  490  1285  1750×920×1840  660/660
 160  0.29  2.86  1.65  450  600  1410  1850×940×1860
 200  0.34  3.15  1.55  505  700  1530  1900×900×1890
 250  0.40  3.74  1.40  570  850  1850  1950×1040×1970
 315  0.48  4.51  1.40  650  1050  2100  2000×1100×2110
 400  0.57  5.44  1.30  715  1200  2500  2010×1150×2150  820/820
 500  0.68  6.55  1.30  790  1350  2700  2080×1170×2230
 630  0.81  7.82  1.25  855  1510  3040  2180×1200×2340
 800  0.97  9.35  1.05  955  1800  3650  2280×1270×2460
 1000  1.16  11.48  1.00  1090  2050  4150  2480×1380×2720
 1250  1.37  13.86  0.85  1220  2500  4900  2520×1540×3030
 1600  1.66  16.58  0.75  1420  2650  5600  2220×1590×2260
 800

 10

6.3

3.15

 Yd11  0.97  9.35  1.05  1120  2150  3550  2290×1530×2340
 1000  1.16  11.48  1.00  1155  2500  3800  2410×1580×2420
 1250  1.37  13.86  0.90  1200  2850  4100  2520×1710×2440
 1600  1.66  16.58  0.85  1265  3150  4430  2650×1950×2470
 2000  2.03  18.28  0.75  1350  3410  5900  2710×2190×2570  1070/1070
