YTZJ系列防爆鉆井監控系統是我公司自主研發的，與陸地石油鉆采、海洋石油鉆采、陸地天然氣鉆采、各種修井設備等配套的防爆工業視頻監控系統，其經過與鉆采惡劣環境、鉆機頻繁搬遷等特殊工況的長期配套與磨合，現已發展為第四代技術，達到了國內乃*一流水平，具有在防爆、防腐、抗振動、抗海風、抗干擾等特殊工況條件下長期穩定工作的優良性能。    本系統在滿足鉆采工況需求的同時，具有很高的性價比，產品遠銷國內外大型鉆采配套廠家，如：宏華電氣、山東科瑞、寶雞石油、中海油、延長石油、青島天時海洋、二機廠、四機廠、中原特車廠、四川富力通等，并取得客戶的一致好評。我公司憑借成熟完備的產品優勢、良好的售后服務以及與時俱進的研發團隊，期待與您攜手共進，共創防爆鉆采監控的一片藍天。

本系列共涉及四種鉆井監控方案：YTZJ-1防爆鉆井監控系統(非錄像)，YTZJ-2防爆鉆井監控系統（錄像），YTZJ-3防爆鉆井監控系統（數字），YTZJ-4防爆鉆井監控系統（無線）。每種方案均經過嚴格的實驗與現場長期磨合，可靠度高，性能穩定，勢必為鉆采行業的理想選擇。

YTZJ-1防爆鉆井監控系統

（非錄像/標配4點）

一．系統簡介

本系統采用畫面分割器與云鏡控制器組合模式，搭載YTY-A7防爆電動云臺及YTS-A1防爆攝像儀，動點、定點相結合，實現二層臺、絞車（滾筒）、振動篩（泥漿出口）、泵房、井口等危險點位的全方位監控及生活區、管場區的輔助監控。

通過我公司自主研發的BXK51-100防爆電氣控制柜（視頻控制主機）及配套鍵盤實現畫面切換、云鏡控制、雨刷運轉等功能，YTJ-A防爆監視器，可以清晰顯示所有點位的畫面實時動態，保障現場作業快捷、方便、。

本系統支持前端1-4個點位的監測與云鏡控制，并支持所有通道的互換，所有設備配備放掉裝置。

本系統可配備應急通道，在系統意外癱瘓時，前端監控點可直接與監視器連接，保證重要監控點位圖像信息（選配）。

二.系統原理

    系統原理圖如圖1所示：

三.系統介紹

3.1系統總體介紹

3.1.1前端設備

2  YTS-A1防爆攝像儀

2  YTY-A7防爆電動云臺

3.1.2傳輸設備

2  BYT/GT15-3防爆插接裝置

3.1.3終端設備

2  YTJ-A防爆監視器

2  BXK51-100防爆電氣控制柜

2  控制鍵盤

3.2系統產品介紹

3.2.1 YTS-A1防爆攝像儀

3.2.1.1功能特性

2  可用在I區、II區爆炸性氣體危險場所；

2  不銹鋼材質、堅固耐用；

2  視窗采用堅固的平板鋼化玻璃，外表面采取納米防雨、防塵處理；

2  獨特的抽屜式安裝設計，內部可安裝多種一體化、定焦攝像機及電源等配件；

2  高防護級別，室內室外全天候使用；

2  支持網絡監控、遠程監控、手機監控和多種平臺視頻監控對接以及大屏幕拼接電視墻的監控顯示；

2  低溫自動加熱功能（可選）；

2  自動除霜功能（可選）。

3.2.1.2產品描述

2  YTS-A1防爆攝像儀的設計滿足ⅡC氣體組以下(典型為氫氣、乙炔、乙烯、焦爐煤氣、二甲醚等)及可燃性粉塵等極為特殊的環境；

2  其制造符合GB3836-2010標準的規定。采用科學的隔爆結構達到IIC防爆要求；

2  具備兩個出線口，一路電源輸入，一路信號輸出，可選同軸電纜輸出或光纖輸出多種方式；

2  安裝方便，維護簡單?？蛇x壁裝、立桿、吊裝等多種安裝方式。

3.2.1.3技術參數

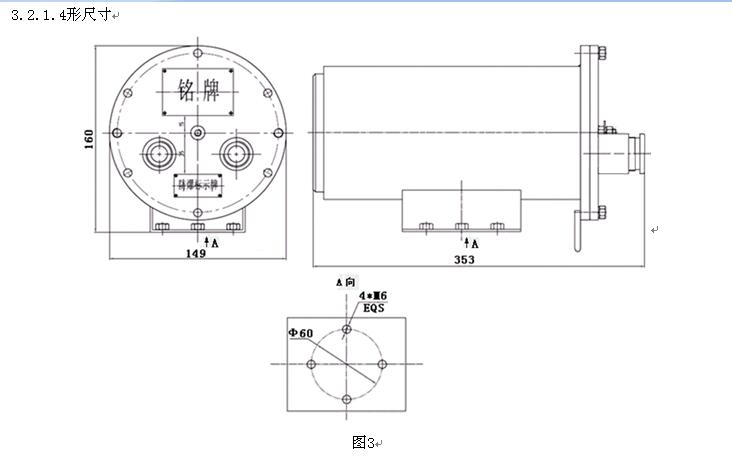

3.2.1.4形尺寸

圖3

3.2.1.5貨須知

1）安裝方式

2  立桿（鉆臺面安裝，監測振動篩情況、生活區情況或管場情況）；

2  抱裝（滾筒上方橫梁安裝，監測絞車運行情況；鉆臺面下方橫梁安裝，監測井口工作情況；二層臺側上方橫梁安裝，監測二層臺工作情況）。

2）線纜配置

2  振動篩、生活區、管場等點位線纜建議配置為25米；

2  滾筒、井口等點位線纜建議配置為30米。

3.2.1.6支架外形尺寸圖

1）抱裝支架（如圖4所示）

圖4

2）立桿支架（如圖5所示）

圖5

3.2.2YTY-A7防爆電動云臺

圖6

3.2.2.1功能特性

2  可用在I區、II區爆炸性氣體危險場所；

2  不銹鋼材質、堅固耐用；

2  內置水平、垂直自動限位機構；

2  永磁同步電機，蝸輪蝸桿自鎖機構，有效防止外部重力沖擊；

2  運轉穩定，抗振性能良好；

2  室內室外全天候使用；

2  承載防爆攝像儀上、下、左、右運轉，全方位監控；

2  交流解碼器和控制電路驅動云臺和攝像儀；

2  低壓交流，保障的同時，大大延長線路傳輸；

2  可內置加熱裝置，滿足超低溫環境下使用。

3.2.2.2產品描述

2  YTY-A7防爆電動云臺的設計滿足ⅡC氣體組以下(典型為氫氣、乙炔、乙烯、焦爐煤氣、二甲醚等)及可燃性粉塵等極為特殊的環境；

2  其制造符合GB3836-2010標準的規定。采用科學的隔爆結構達到IIC防爆要求，承載防爆攝像儀實現全方位監控；

2  具備6°/sec 的水平轉速和垂直轉速，360°的水平轉角，-90°~+90°的垂直轉角；

2  采用交流永磁同步電機，適合電壓波動大、電壓不穩定的惡劣場合，運轉平穩可靠；

2  超強的抗振動、抗干擾、抗臺風等性能，能在惡劣環境中長期穩定工作；

2  具備1個出線孔，可使用防爆撓性管或防爆電纜進行防爆電氣連接；

2  安裝方便，維護簡單?；⒘⒅?、塔架、抱箍多種方式安裝。

3.2.2.3技術參數

3.2.2.4形尺寸

圖7

3.2.2.5貨須知

1）安裝方式

2  立桿（泵房安裝，監測泵房工作情況）；

2  抱裝（二層臺側上方橫梁安裝，監測二層臺工作情況）。

2）線纜配置

2  泵房點位線纜建議配置為80米；

2  二層臺點位線纜建議配置為40。

3.2.2.6架外形尺寸圖

1）抱裝支架（如圖82.3.1功能特性

2  可用在II區爆炸性氣體危險場所；

2  不銹鋼材質、堅固耐用；

2  特制尾部壓線板裝置，可放置惡劣環境中線纜松脫，導致內部結構失效；

2  IP68護級別，可水下或海洋環境長期無故障工作；

2  支持信號傳輸、電力傳輸；

2  獨特防塵蓋設計，在美觀的同時，保證裝置的人性化操作；

2  超長的尾部接線腔與部件分體組裝的設計，使焊接作業更加方便、可靠。

2  特制不繡鋼瓜子鏈，可放置在惡劣環境中防塵蓋松脫，同時增加裝置的美觀度。

3.2.3.2產品描述

2  BYT/GT15-3防爆插接裝置的設計滿足ⅡC氣體組以下(典型為氫氣、乙炔、乙烯、焦爐煤氣、二甲醚等)及可燃性粉塵等極為特殊的環境；

2  其制造符合GB3836-2010標準的規定。采用科學的隔爆結構達到無火花防爆要求；

2  內置航空專用插接裝置，采用鍍金插針、插孔，接觸電阻極小，充分保證無火花防爆級別；

2  兩種款式可供選擇，法蘭固定式及移動式，滿足不同需求。

2  插接方便，并配備旋壓裝置，保證移動、劇烈振動環境中接插部位接觸良好。

3.2.3.3技術參數

 .2.4.1功能特性

2  可用在I區、II區爆炸性氣體危險場所；

2  國內市場輕、薄的不銹鋼隔爆型監視器；

2  國內具有自動亮度調節的高亮防爆監視器（日光可視）；

2  國內具有外部遙控調節菜單功能；

2  內置工業液晶面板和液晶驅動板，運行穩定可靠；

2  多接口輸入方式，可支持視頻信號（AV BNC*2）VGA輸入、HDMI輸入、以及1路視頻信號（AV/BNC）輸出，滿足多種信號輸入需求；

2  兼容性強，可與攝像機信號、計算機信號、工控機信號、硬盤錄像機信號、等設備無縫對接，滿足危險場合多種顯示和監視的需求。

3.2.4.2產品描述

2  YTJ-A防爆監視器的設計滿足ⅡB氣體組以下及可燃性粉塵等極為特殊的環境；

2  其制造符合GB3836-2010標準的規定。采用科學的隔爆結構達到IIB防爆要求；

2  分辨率：1024*768/1280*1024；

2  亮度：300-500mcd（常規） 300-1000（高亮日光下可見）；

2  不銹鋼材質監視器具備以下幾種屏幕規格

l  15寸  分辨率：1024*768 比例： 4:3

l  17寸  分辨率：1280*1024 比例：5:4

l  19寸  分辨率：1280*1024 比例：5:4

3.2.4.3技術參數

3.2.4.1功能特性

2  可用在I區、II區爆炸性氣體危險場所；

2  根據現場需求，可匹配多種電壓模式；

2  內置軍工級電源，可靠度高；

2  工業級品質打造，能有效抗擊電磁干擾，穩定度高。

3.2.4.2產品描述

2  BXK51-100防爆電氣控制柜的設計滿足ⅡB氣體組以下及可燃性粉塵等極為特殊的環境；

2  其制造符合GB3836-2010標準的規定，采用科學的隔爆結構達到IIB防爆要求；

2  內置云鏡控制器與畫面分割器，可實現前端1-4個點位的監控與控制；

2  具備7個出線口；

2  外形美觀、設計合理，可輕松放置于司鉆房或偏房合理位置。

3.2.4.3技術參數

3.2.5.1產品描述

2  YTZJ-1控制鍵盤是YTZJ-1防爆防爆鉆井監控系統的配套控制設備，采用不銹鋼制造，可用于甲烷、氫氣等爆炸性氣體環境。適用于油田、化工、鉆井等場所。實現前端設備的系統控制和視頻切換。

2  本鍵盤為嵌入式鍵盤，面板如圖上圖所示，建議開孔尺寸為125*106。

2  云臺控制：

鍵盤上部框內十個鍵為畫面選擇鍵，上面四鍵為單畫面選擇鍵，單擊“1”，“2”，“3”，“4”鍵分別選擇，二，三，四個攝像儀所對應的畫面，“ALL”為全屏四畫面選擇鍵?！?span>”，“”，“”，“”，“BRUSH”為上下左右調節和雨刷控制鍵。

2  鏡頭控制：

“ZOOM+”，“ZOOM-”，“FOCUS+”，“FOCUS-”， 用于鏡頭變倍和變焦的控制。

YTZJ-2防爆鉆井監控系統

（錄像/標配4點）

技術參數

YTZJ-4防爆鉆井監控系統

（無線/錄像/標配4點）

技術參數
