KTJ113調度通信系統融合通信領域的先進技術，為煤炭行業的客戶提供了全系列的TDM和NGN解決方案，系統采用先進的軟硬件技術、電信級的設計，保證了設備的可靠性。

KTJ113調度通信系統使用高可靠的嵌入式實時操作系統、專業的數字通信處理器和高效的數字信號處理器，為系統提供了強大、全面的業務支持，使系統具有豐富的接口，以及各種信令和協議，可以靈活地實現TDM方式的傳輸組網，和NGN方式的IP軟交換本地和異地組網，并配有全面的管理平臺，適合于各種規模的語音、數據、圖像調度通信網絡建設。

1.系統特點

(1) 強大的處理能力

系統采用嵌入式實時操作系統，主控采用Motorola PowerPC系列的專業通信控制平臺，VOIP板主控采用MindSpeed專業語音控制和處理芯片，調度臺主控采用ARM7/9專業工業控制平臺，各單元板分別自帶微處理器，高級別的配置使系統具有極強的處理能力，為未來調度通信的發展和信息綜合化提供了有力的擴展平臺。

(2) 豐富的業務接口

系統采用開放式交換平臺的設計思想，可配置豐富的用戶和中繼接口，并兼容多種信令和協議，以滿足各種應用需要。主要接口有：FXS二線用戶接口、數字中繼接口、FXO環路中繼接口、以太網接口、2B+D接口、30B+D接口、隔離RS422接口。

(3) 高可靠性設計

所有的集成電路均采用國際上先進的、高可靠性的專用器件，主控CPU板和電源板等關鍵設備全部采用熱備份方式工作。所有用戶、環路中繼端口均有POLYSWITCH自恢復抗過壓、過流器件，提供優良的防雷和抗電力線搭碰性能。軟件平臺采用了全球領先的專業嵌入式操作系統vxWorks和開發環境Tornado，保證了軟件系統的可靠性。

(4) 模塊化設計

系統采用模塊化、插板式設計，支持多種接口板卡，可根據容量平滑擴容。系統可提供本地模擬用戶接入、本地模擬中繼接入、189智能調度臺接入、網絡多媒體調度終端接入，也可以接入局域網或廣域網連接IP終端設備。還可以通過PRA接口連接PHS基站，攜帶PHS移動終端。

(5) 先進的網絡設計

系統在提供傳統窄帶業務的同時，也提供了寬帶業務的應用。例如IP話音、數據和圖像業務。針對不同的IP業務我們提供專門的信令解析軟件，用于實現H.323/MGCP/H.248/SIP不同協議棧功能。在IP組網方式上，我們可以采用靜態或動態組網的方式完成本地或跨地域組網。

系統內置了接入網關和中繼網關的功能，根據需要外置網守設備，可方便、快捷的對IP終端和異地系統進行接入和組網，完成內部和外地分支機構的互連。

系統內置了網絡交換功能、防火墻(FireWall)設計、網絡地址翻譯(NAT)設計，保證了設備在任意網絡環境的架設。

(6) 完善的協議支持

系統支持多種窄帶、寬帶電信信令和網絡協議，如：中國No.1、中國No.7、PRA、SIP、H.323、Tcp/Ip、FTP/TFTP等。

(7) 支持多款調度臺

系統可配置多個虛擬調度機，每個虛擬調度機可配置雙座席丹麥鍵調度臺或雙座席觸摸屏調度臺。調度臺與主機之間采用隔離RS422接口和兩部模擬電話機連接，調度臺與主機距離可達4.5公里。觸摸屏調度臺內置19英寸液顯觸摸屏，丹麥鍵調度臺內置8寸液晶顯示器。

（8）強大的會議功能

會議可達30方，可根據需要靈活組織各種會議。

（9）完善的系統維護管理功能

采用中文窗口設計，實時狀態顯示，使得維護管理人員可以及時掌握系統狀態，直觀簡明地完成系統數據的設置、上傳、下載、備份；系統狀態監控、故障定位；基于WEB的遠程集中網管可為客戶進行遠程的系統維護。

(10)靈活的組網方式

系統具有多種組網方式（DOD1+DID、DOD2+BID、DOD1+BID、DOD2+DID）和多種局間中繼接口（E1、Ethenat）和相應的信令，可滿足各種專用、公用電信網組網要求。綜合業務調度通信系統與各級調度機、行政機可采用以下接入方式：

1）采用數字局間中繼接口：可以采用中國一號隨路信令、中國七號共路信令、或者歐洲PRI信令，雙方之間的呼叫可以實現等位或不等位的自動撥號。

2）采用以太網VOIP接口：需要架設一臺網守GateKeeper服務器，提供對LAN或WAN網內、網間的網關接入、IP終端接入、注冊、認證、呼叫控制、呼叫接續、路由分配和選擇等工作。

3）采用二線環路中繼接口：二線環路中繼和二線模擬用戶互為中繼、用戶方式進行連接，信令可采用DTMF方式。

2.主要業務功能

基本業務

u 內/外線無阻塞呼叫

u 接入PABX/PSTN

u 用戶鑒權出局

u 分機拍叉呼叫轉移

u 熱線服務

u 線路自檢功能

u 鬧鐘服務

u 緊急呼叫

u 自動語音應答

補充業務

u 號碼查詢

u 時間查詢

u 自動話務員

u 呼叫轉移

u 遇忙呼叫轉移

u 同組代答

u 免打擾

增值業務

u 來電顯示

u 三方通話

u 會議電話

u 虛擬組網

u 匯接組網

調度業務

u 內/外線呼叫

u 緊呼

u 強拆

u 組呼

u 多方會議

u 實時錄音

u 分機/中繼狀態顯示

u 呼叫保留

u 轉接

u 監聽

u 夜服

u 和弦音選擇

u 緊急撤離

u 一鍵到位

u 跨局調度

3.系統組成

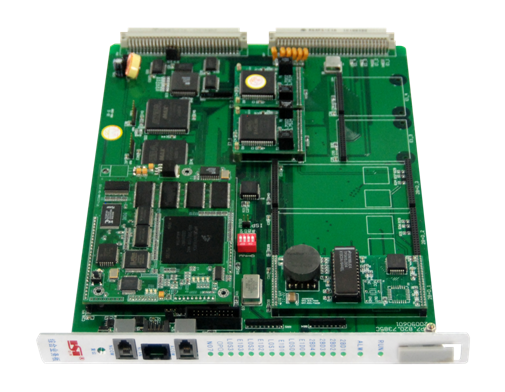

（1）主控CPU板

主控板是系統的核心，它完成的功能主要有：接收各單元板、調度操作臺、后臺維護管理系統送來的各種信息和協議，并進行分析、處理；完成系統電路交換、呼叫鏈接的連接/控制、調度指令的控制、會議處理、語音控制等功能；主、從處理器采用熱備份技術，保證系統的可靠運行。

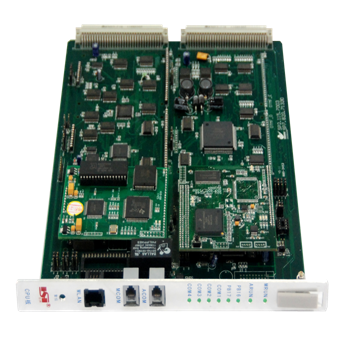

（2）數字E1板

數字E1板提供用于和公網、行政、接入、調度等設備進行物理連接所需的數字接口（符合ITU–TG.703標準），每板含有4個E1口，可以應用中國No.1信令、中國No.7信令、歐洲PRA信令，選擇中國NO.1信令時，還需配置DTMF/MFC板；選擇中國NO.7信令時，需配置七號信令板；另外還包含3路2B+D接口，用于連接186/189智能調度臺。該板負責接收并向主控CPU轉發2B+D接口調度臺的調度指令；接收并向主控CPU轉發E1/2M的線路信號、記發器信號；為No.7、PRA信令提供物理鏈路和通信管道。



（3）模擬用戶/中繼板

模擬用戶/中繼板可提供16路模擬二線用戶或中繼接口及語音接口（含報時、報號、電腦話務員、音樂）小模塊。每個小模塊為共電話機接口電路/環路中繼接口電路，用戶/環路中繼接口板上備有完善的K20保護電路。



（4）電源板

系統主模塊分別有兩塊DC/DC電源板，采用熱備份工作方式，只要一塊電源板正常，則系統能正常運行，當出現故障的時候，另一塊自行進行接管。

（5）七號信令板

該板是一種專門處理信令協議的功能子板，使用時扣在數字中繼板上。每塊數字中繼板最大插一塊七號信令板，系統最大支持三塊七號信令板同時工作。此板能提供SS7（TUP / ISUP / MTP-3 / MTP-2）以及PRA（Q.931/Q.921）信令的處理功能。

每塊七號板最大支持16條2M中繼（七號信令）和4條2M中繼（PRA信令）、最大支持4條鏈路（七號信令、PRA信令），每條七號信令鏈路的BHCC值≥30000。 此板設計完全遵循并符合國內七號信令技術規范內的各項要求。

（6） ZSK-1型觸摸屏調度臺

通過一臺帶觸摸屏的工業計算機，運行多媒體調度臺軟件，調度臺和主機通過隔離RS422接口連接，距離可達4.5公里。

u 調度臺時間本地獲取

u 彩屏設計

u 離席調度（無繩電話）

u 觸摸屏損壞時，可用鼠標、鍵盤操作

u 通信中斷時座席電話仍然可以使用

u 可做后臺維護終端及錄音管理終端使用



（7）ZSK-2型丹麥鍵調度臺

ZSK-2型丹麥鍵調度臺采用隔離RS422接口和模擬電話接口和主機相連，RS422接口傳送數據，模擬電話接口傳送話音。操作臺為雙座席丹麥鍵鍵盤，調度員的每個操作可在操作臺上進行，配以顯示屏上的圖形和中文顯示，調度臺和主機距離可達4.5公里。

ZSK-2型丹麥鍵調度臺由鍵盤、8寸顯示器和2部話機組成。

新增功能：

u 調度臺時間本地獲取

u 彩屏設計

u 離席調度（無繩電話）

u 觸摸屏損壞時，可用鼠標、鍵盤操作

u 通信中斷時座席電話仍然可以使用

4.主要技術指標

u 容量配置 系統最大容量960門

最大4個7U高19英寸分布式標準機箱

合理最大配置3個7U機箱（524門）

u 數字接口 均符合ITU-T G.703，E1 2.048 Mbit/s接口

各種技術規范均符合YDN 065-1997電話交換設備總技術規范書要求

最大12個E1口

u Voip通道 最大64路

u 189調度臺 最大9臺單、雙座席

u No.7/PRI鏈路 最大12個鏈路（不同方向）

u 與局端交換機接口信令 中國1號隨路信令

中國7號共路信令(24位/14位，ISUP，TUP)

歐洲ISDN/PRI信令

H.323/SIP

u 線路碼型 E1： HDB3碼/AMI碼

u 壓縮率 A 律：CCITT G.711 G.729

u 可靠性指標 MTBF：≥ 5000 小時

MTTR：≤ 2 小時

連續工作時間：≥ 7*24 小時

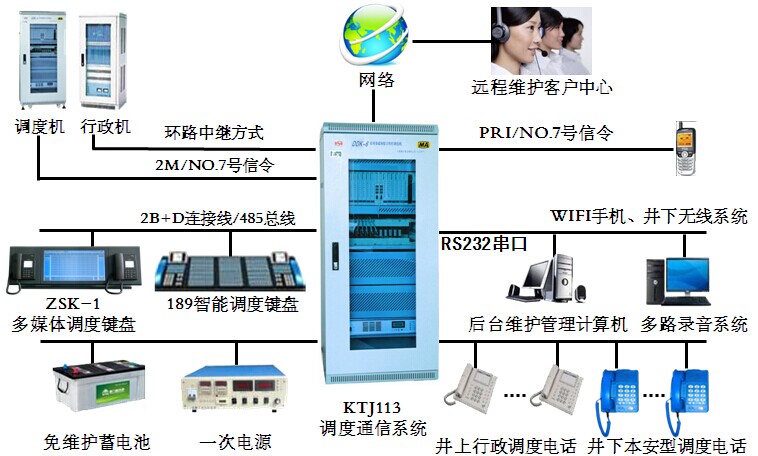

5.系統組網圖
